(103.2€ s DPH) 93,00€ 86.00€

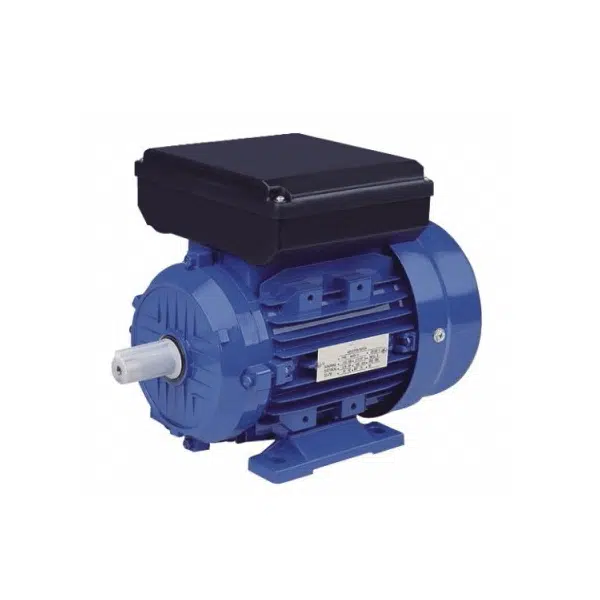

Typ a osová veľkosť | ML712-4 |
Nominálny výkon | 0,37 [kW] |
Nominálny prúd | 2,8A pri 400V |
Otáčky pri plnej záťaži | 1400 |
Budiace napätie | 220 [V] |
Záberový moment | 1,7 Mz/Mn |
Pomerný moment zvratu | 1,6 Mz/Mn |
Záberový prúd | 5,0 Iz/In |
Účinník | 0,92 (cosφ) |
Štartovací kondenzátor | 75/250 [μf/v] |
Bežný kondenzátor | 15/450 [μf/v] | Hladina hluku vo výške 1m | 67 LwdB(A) |
Hmotnosť | 10 [kg] |
Osová výška | 71 |
Stupeň krytia | IP 55 |
Materiál konštrukcie | hliník |
Úprava do tropického prostredia | nie |
Trieda vibrácie | A |
Vyváženie rotora | pol pera |
Typ chladenia | IC 411 |
Smer otáčania rotora | v pravo / v ľavo |
Interval zaťaženia | S1 |
Normatívna trieda | IEC / DIN /ISO /VDE /EN |
Klasifikácia | IEC 60034 -1 |
Vonkajší náter | RAL 7030 |
Záruka | 24 mesiacov |
OznačenieMarking | CEI/EN | IEC |
Točivé elektrické strojeRotating electrical machines | CEI EN 60034-1 | IEC 60034-1 |
Svorkovnice a smer otáčaniaTerminal markings and direction of rotation | CEI 2-8 | IEC 60034-8 |
Spôsoby chladeniaMethods of cooling | CEI EN 60034-6 | IEC 60034-6 |
Rozmery a výstupy pre točivé elektrické strojeDimensions and output series for rotating electrical machines | EN 50347 | IEC 60072 |
Stupne ochrany dané vlastnou konštrukciou točivých elektrických strojovDegrees of protection provided by integral design of rotating electrical machines | CEI EN 60034-5 | IEC 60034-5 |
Hlukové limityNoise limits | CEI EN 60034-9 | IEC 60034-9 |
Klasifikácia typov konštrukcie, montážnych úprav a polohy svorkovniceClasification of types of construction, mounting arrangements and terminal box position | CEI EN 60034-7 | IEC 60034-7 |
Štandardné napätie podľa IECIEC standard voltages | CEI 8-8 | IEC 60038 |
Mechanické vibrácie určitých strojov s osovou výškou 56 mm a vyššie – merania, vyhodnocovanie a medze závažnosti vibráciíMechanical vibration of certain machines with shaft heights 56mm and higher – measurement, evaluation and limits of vibration severity |
CEI EN 60034-19 | IEC 60034-14 |
Stupeň účinnostiLevel of efficiency | -0,15 (1-n) P =< 150 kW |
ÚčinníkPower factor | -(1-cosφ)/6 min 0,2 max 0,07) |
SklzSlip | +20% P >= 1 kW +- 30% =< 1kW |
Rozbehový prúdStarting current | +20% |
Rozbehový momentStarting torque | -15% +25% |
Max. otáčkyMax. torque | -10% |
ParameterParameter | RozmeryDimensions | TolerancieTolerancies | |
Osová výškaShaft height | H | od do BG 250uber BG 250 | 0,5 mm1 mm |
Priemer konca hriadeľaDiameter of shaft end | D – DA | Ø 11 – 28Ø 38 – 48>= Ø 55 | j6k6m6 |
KľúčKey | F – FA | h9 | |
PrírubaFlange | N | Ø < 250Ø >= 250 | j6h6 |
Motory sú chladené vlastnou ventiláciou (IC 411 acc. with IEC 60034-6) a sú vybavené syntetickým dvojcestným axiálnym ventilátorom. Motory musia byť montované tak aby bola zabezpečená minimálna vzdialenosť medzi vekom ventilátora a najbližším komponentom tak, aby nebola ovplyvnená cirkulácia vzduchu. Táto vzdialenosť by mala byť taktiež dodržaná, when maintenance is carried out. Motory z IEC veľkosti rámu 63 a vyššie môžu byť vybavené nezávisle pracujúcim externým ventilátorom ak je to potrebné. Chladenie potom dostáva miesto cez axiálny ventilátor namontovaný na štandardné ventilátorove veko. Tento dizajn by mal byť inštalovaný v prípadoch kde motor pracuje s frekvenčným meničom. Potom môže motor pracovať konštantnými otáčkami, nižšími rotačnými rýchlosťami alebo pri vyššej rozbiehajúcej frekvencii. Motory s druhým hriadeľom sa vylučujú z tejto možnosti.
Motory sú štandardne vybavené izolačnými materiálmi triedy F (smaltový drôt, izolačné materiály, impregnačná živica). Štandardný dizajn motorov všeobecne zotrváva pod maximálnym teplotným limitom 80K, ktorý vyhovuje prebytočnej teplote triedy B. Opatrné zvolenie izolácie systémových komponentov umožňuje používanie motorov s operáciami frekvenčného meniča v tropických podmienkach a pri normálnej úrovni vibrácií. Pri plánovanom používaní motora v chemicky agresívnom prostredí alebo na miestach s veľkou vlhkosťou doporučujeme komunikáciu so zákazníckym centrom. Na vyžiadanie môžu byť motory taktiež dodané so špecifikačnou triedou H.
Štandardne je k motorom dodávaná ochrana typu IP 55. Ak je to potrebné, je možné dodať aj vyššiu úroveň ochrany. Všetky motory inštalované vonku musia byť chránené proti priamemu slnečnému žiareniu. Ak sú montované vertikálne s hriadeľom smerujúcim nadol, v takom prípade by mal motor obsahovať kryt, ktorý chráni pred vodou a inými cudzími časticami.
Motory môžu byť vybavené integrovanými tepelnými sondami, ktoré ochraňujú vinutie od nadmernej teploty v prípadoch nedostatočnej ventilácie alebo preťaženia. Motory, ktoré používaniu operácie frekvenčného meniča by mali stále mať dodatočnú ochranu. K dispozícii sú tieto možnosti ochrany:
Z-TO: Tri bimetálové sondy s odpovednou teplotou 150 °C vo vinutí.
Toto ochranné zariadenie obsahuje zapúzdrený bimetálový pásik, ktorý v prípade prehriatia otvorí kontakty obvodu. Ak teplota opäť klesne kontakty sa zatvoria. Tieto tri bimetálové pásiky s bežne zavretými kontaktmi sú zvyčajne zapojené do série na pomocnú svorkovnicu.
Z-DK: Tri PTC-termistory s odpovednou teplotou 150 °C.
Štandardne sa používajú pri veľkostiach rámu 160-355. Tieto termistory obsahujú polovodič, ktorý ukazuje veľkostné zmeny v odpore len pred prehriatím. Bežne sa používajú termistory s kladným teplotným koeficientom. Výhoda týchto senzorov je, že dokážu zistiť malé teplotné rozdiely vo veľmi spoľahlivom čase a nevykazujú žiadne známky použitia. Na rozdiel od bimetálových teplotných sónd, termistory nemôžu priamo prepnúť relé obvodu, takže musí byť nainštalovaná špeciálna vypínacia jednotka. Tri PTC-termistory sú zapojené do série na pomocnú svorkovnicu.
Hmotnosť | 10 kg |
---|---|

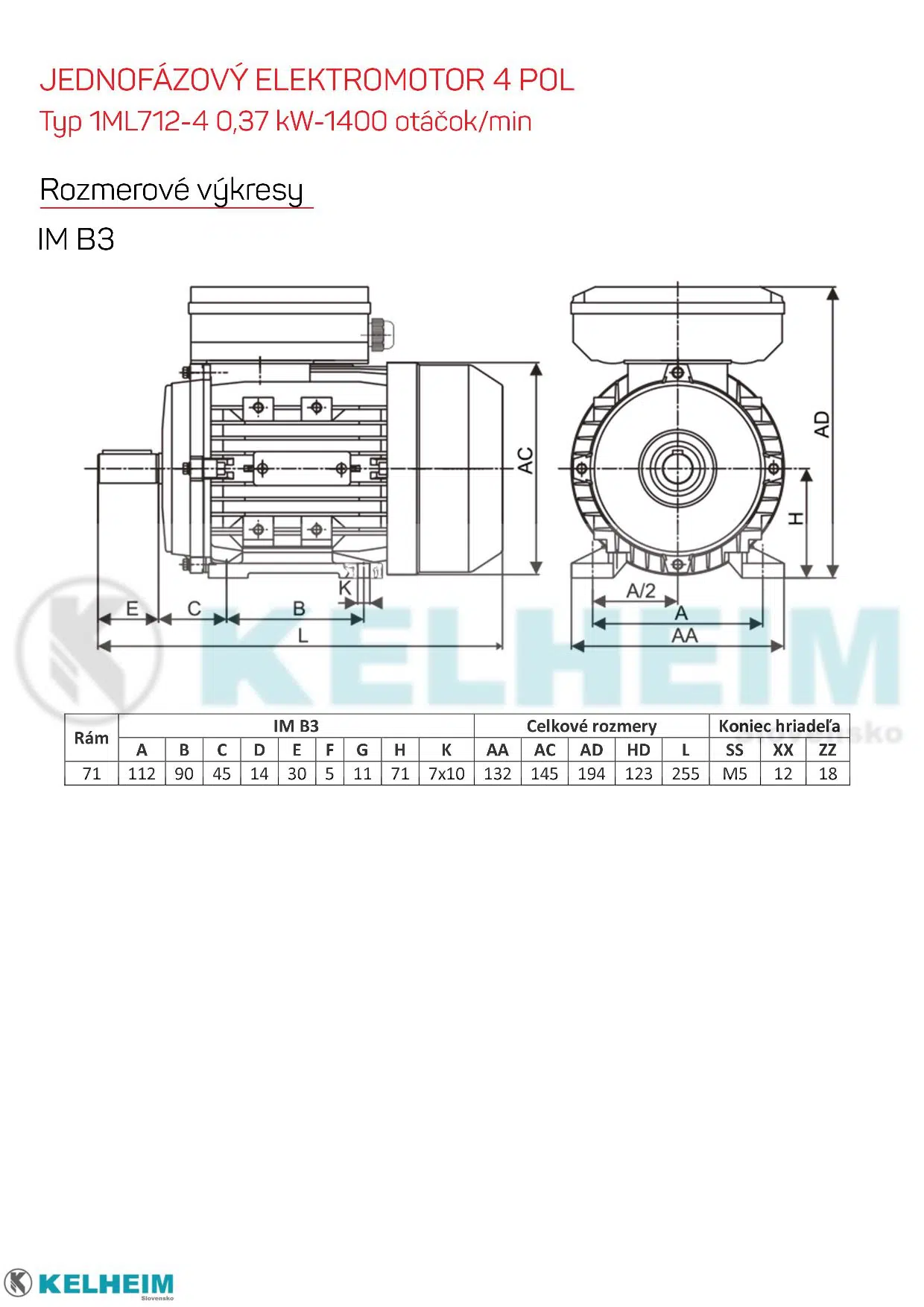

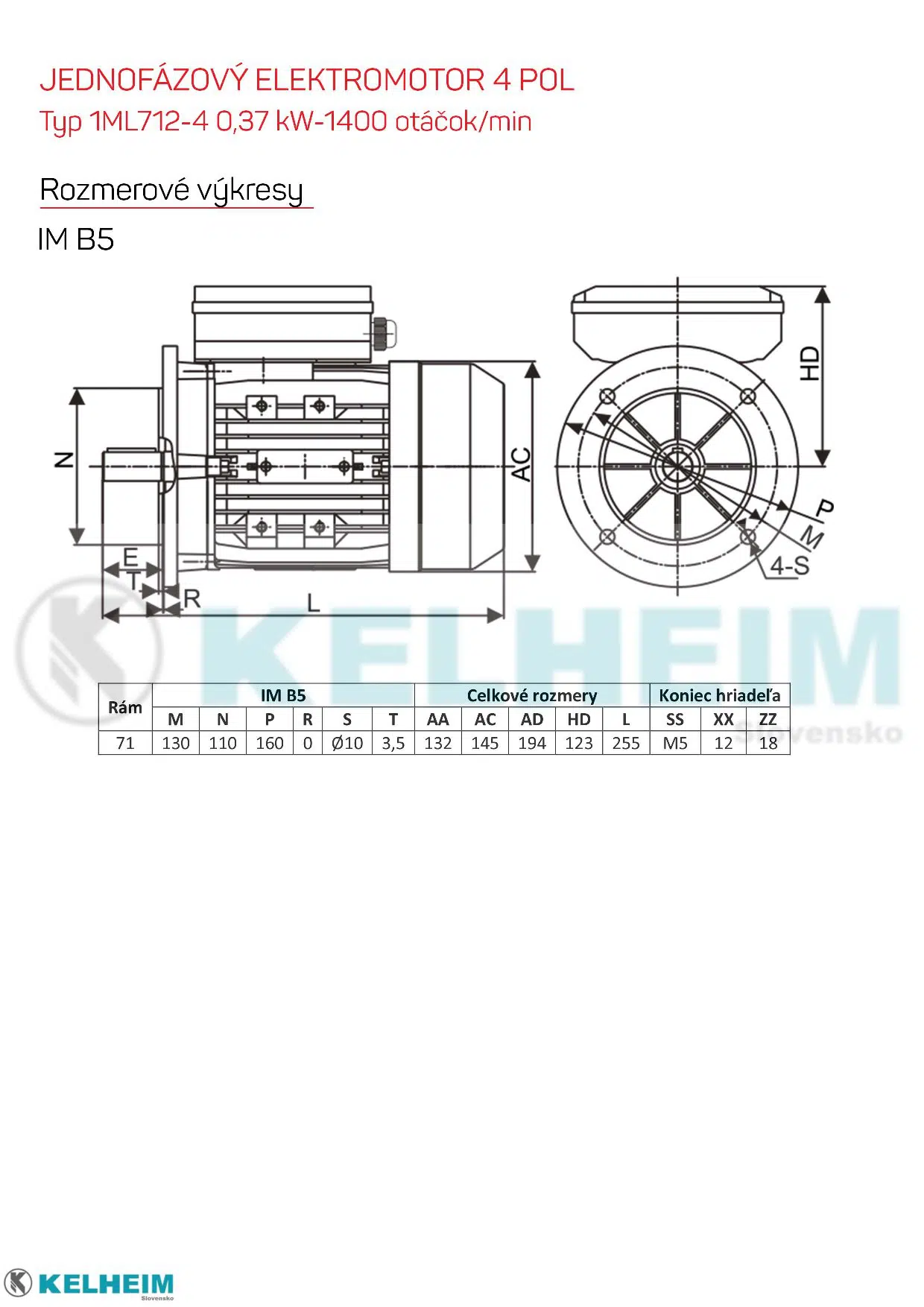

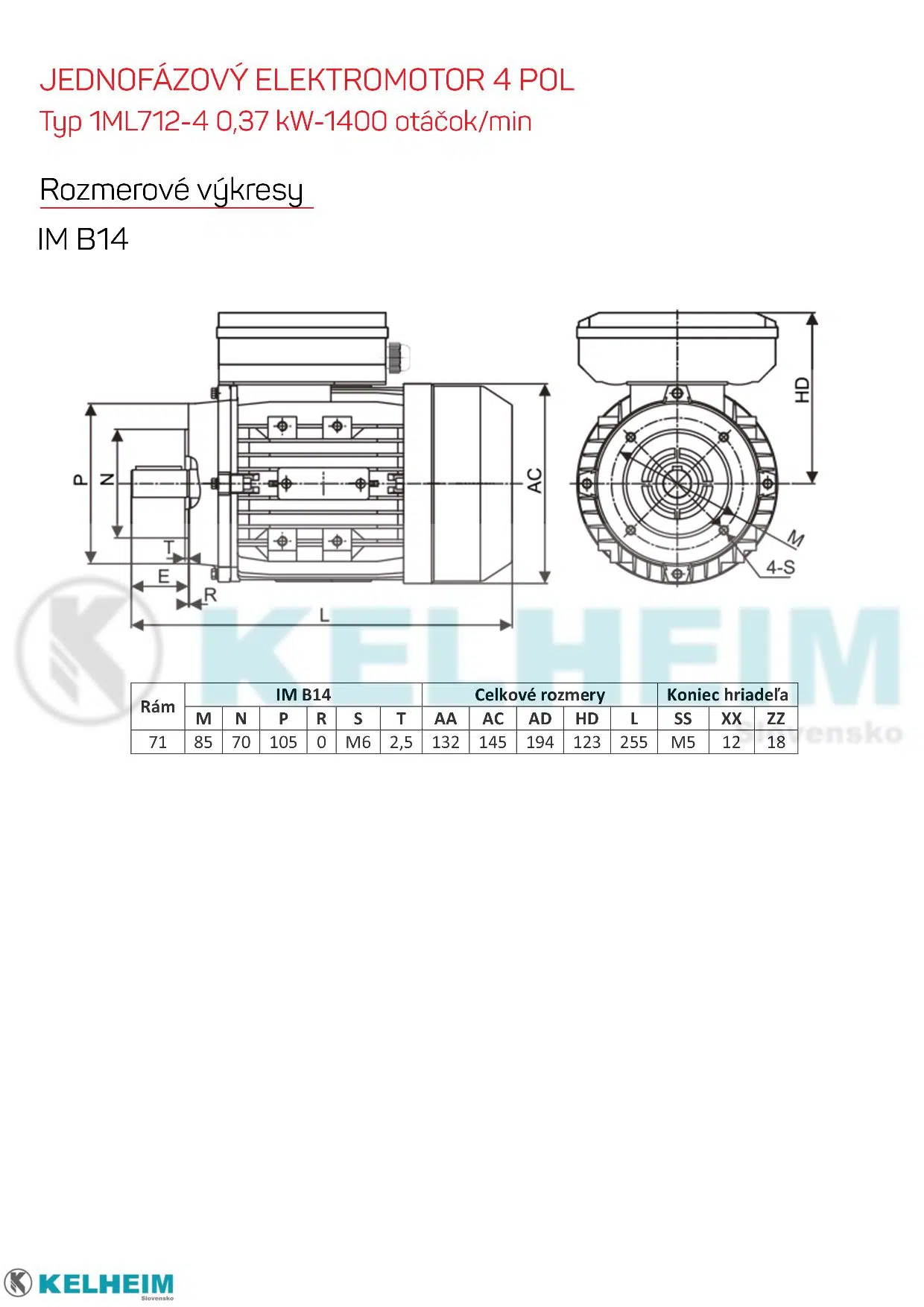

Prevedenie | Pätkový B3, Prírubový B5, Pätkovo-prírubový B35, S menšou prírubou IMB14, Stredná príruba B14B, Pätkovo-prírubový s menšou prírubou IMB34 |
