Komplet elektromotora a čelnej prevodovky, 400V.

Elektromotor MSZ80B-4
Výkon elektromotoru 1,1kW
Prevedenie B14 – malá príruba
Napájanie trojfázové, 400V
Výstupné otáčky 140 (prevodový pomer 9,81); 95 (prevodový pomer 14,62); 70 (prevodový pomer 19,83)
Hriadeľ Ø 20 mm
Prevodovka čelná, HG01

Pozrite si našu ponuku pohonov pre mlynčeky na mäso. Komplet je zložený z jedného elektromotora a jednej prevodovky. Pri výbere si môžete zvoliť buď prevodovku šnekovú (s bočným výstupom) alebo prevodovku čelnú (s čelným výstupom). Na výber máte taktiež jednofázové (230V) a trojfázové napájanie (400V) a elektromotory v rôznych výkonoch. Ak chcete regulovať svoje otáčky, odporúčame vám aj nadštandardnú výbavu v podobe frekvenčného meniča. Frekvenčný menič je skvelý vynález modernej doby pretože umožňuje zregulovať vaše otáčky presne tak, ako momentálne potrebuje vaša prevádzka. Nielenže pomôže k lepšej optimalizácii vašej výroby, ale ušetríte aj na energetických nákladoch. Ak si objednáte komplet elektromotora a prevodovky u nás, montáž máte v cene. Zákazníkom navyše pomáhame s poštovným tak, že platíme takmer polovicu z jeho ceny. V prípade doplnenia nejakých ďalších informácií nás môžete kedykoľvek kontaktovať e-mailom a my vám radi zodpovieme všetky vaše otázky.

Elektromotor 1,1 kW, MSZ80B-4 (prevedenie B14) – Rozmery



Frekvenčný menič 1,5 kW – Parametre

Do kompletu pozostávajúceho z elektromotora a prevodovky je veľmi výhodné zaradiť aj frekvenčný menič. Objednajte si túto nadštandardnú výbavu na reguláciu otáčok vášho pohonu a pridajte sa k tisíckam našich zákazníkov. Získate tak nielen optimálnejšiu výrobu, ale aj úspornejšiu prevádzku.
frekvenčný menič 1,5kw A550 PLUS

Položka A550 PLUS
Vstup Nominálne napätie,
frekvencia
1PH vstup / 3 PH výstup AC 230 V 50/60Hz…typ: 2S…..
1PH vstup / 1 PH výstup AC 230 V 50/60Hz,..typ: S2S….
3PH vstup / 3 PH výstup AC 400 V 50/60Hz ..typ: 4T…..
Rozpätie napätia vstupu 230V: 170 V – 240 V; 400 V:330 V – 440 V
Výstup Rozpätie napätia výstupu 230V: 0 – 230 V; 400 V:0 – 400 V
Rozsah frekvencie 0.10 – 999.9Hz
Režim riadenia V/F riadenie
Indikácia Prevádzkový stav / Definovanie alarmu / interaktívne vedenie: napr. nastavenie frekvencie, výstupná frekv./prúd, napätie DC zbernice, teplota, atď.
Rozpätie výstupnej frekvencie 0.10 – 999.9Hz
Rozlíšenie pre nastavenie frekvencie Vstup číslicový = 0,1 Hz, Vstup analógový = 0,1% max. výstupnej frekvencie
Presnosť výstupnej frekvencie 0.01Hz
V/F režim riadenia Nastavenie krivky V/F pre splnenie požiadaviek zaťaženia
Riadenie krútiaceho momentu Automatické riadenie: automatický nárast krútiaceho momentu pri zaťažení; Man. riadenie: je možné nastaviť 0,0 až 30,0% zvýšenie krútiaceho momentu
Multifunkčná vstupná svorkovnica Štyri multifunkčné vstupné svorky, realizujúce funkcie zahřňajúce riadenie rýchlosti 15 sekcií, chod programu, 4-stupňový spínač rýchlosti zrýchlenia/spomalenia, UP/DOWN funkcia, núdzové zastavenie a ďalšie funkcie
Multifunkčná výstupná svorkovnica 1 multifunkčná výstupná svorkovnica so zobrazením behu, vonkajšej abnormality, počítadla, programových operácií, nulovej rýchlosti a iných informácií a upozornení
Nastavenie času zrýchlenia a spomalenia Čas zrýchlenia / spomalenia možno nastaviť individuálne v rozsahu 0~999.9 s
PID regulátor PID regulátor je zabudovaný
Komunikačné rozhranie MODBUS
RS 485 Štandardná komunikačná funkcia RS485 (MODBUS RTU)
Prídavné funkcie „Spánkový režim“; nútené cirkulovanie tekutiny proti zamŕzaniu; Regulovanie prietoku; vie detegovať chod „na sucho“; JOG; Swing frekv.
Nastavenie frekvencie Analógový vstup: je možné zvoliť 4 až 20 mA a 0 až 10 V; Číslicový vstup: Zadávanie pomocou otáčania otáčacieho gombíka na ovládacom paneli alebo RS485 alebo tlačidlom hore/dole. Poznámka: Na výber analógového napäťového vstupu (0-10V) alebo analógový prúdový vstup (4 – 20mA)je možné použiť AVI svorky cez spínač J2. Možnosť kombinácie vstupov frekvencie X+Y; X-Y; Prepínanie medzi X a Y
Mnohonásobná rýchlosť 4 multifunkčné vstupné svorkovnice, dá sa nastaviť až 15 sekcií rýchlosti
Bezpečnostná systém EMS STOP Funkcia „emergency stop“ pre núdzové prípady zastaví po aktivácii EMS STOP frekvenčný menič okamžite
Automatická regulácia napätia Môže byť zvolená automatická regulácia napätia
Počítadlo Dve skupiny počítadiel zabudované
Preťaženie Zvládne preťaženie až 150% po dobu 1 minúty (konštantný moment)
Prepätie Môže sa nastaviť ochrana pred prepätím
Podpätie Môže sa nastaviť ochrana pred podpätím
Iné ochrany Ochrana pred skratom na výstupe, nadprúdom, blokovaniu parametrov atď.
EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. Prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Rozpätie okolitej teploty od -10°C do 40°C (bez námrazy)
Okolitá vlhkosť Maximálne 95% (bez kondenzácie) IEC 60068-2-3
Nadmorská výška Nižšia ako 1000 m.n.m.
Vibrácie Max. 0.5 g ; IEC 60068-2-6
Chladenie Nútené chladenie vzduchom
Stupeň ochrany IP 20; vyhovuje EN/IEC 61800-5-1
Montáž Spôsob inštalácie Na stenu alebo na 35 mm DIN lištu
Inštalácia v prostredí V interiéri, vyhnite sa priamemu slnečnému žiareniu, prachu, soli, horľavému alebo korozívnemu plynu, dymu, pare. Odolnosť proti chemickým znečisteniam – trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.



Pohon pre mlynček na maso MSZ80B-4 HG01 PZ80B14 – Fotogaléria

elektromotor s prevodovkou MSZ80B-4 HG01 PZ80B14

elektromotor 1,1kw MSZ80B-4

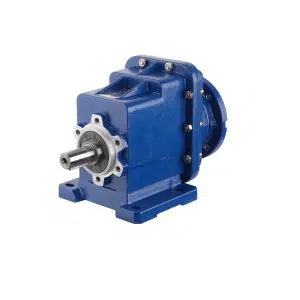

čelná prevodovka HG01

frekvenčný menič 1,5kw A550 PLUS

Prevodový pomer

9.81 (140 ot./min), 14.62 (95 ot./min), 19.83 (70 ot./min)
