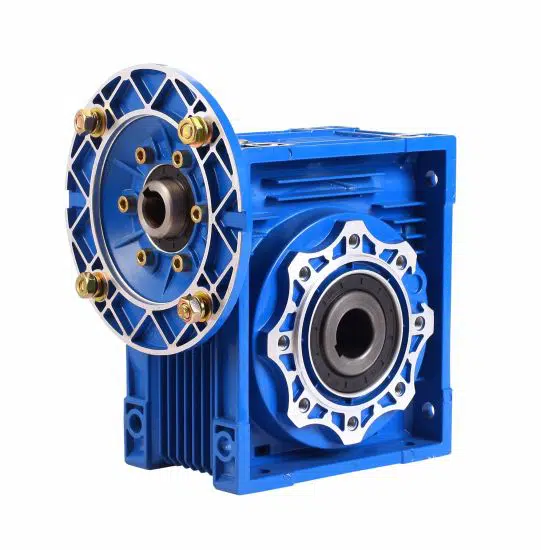

Šneková elektroprevodovka PMRV030

Výkonové parametre

výkonové parametre šneková prevodovka PMRV030

Mazanie šnekovej prevodovky PMRV030

Šnekové prevodovky PMRV, sú určené pre všestrannú montáž a majú štyri hrany. Naše komponenty vyrábajú numericky riadené stroje, ktoré garantujú maximálnu presnosť pri striktných hodnotách tolerancie. Z tohto dôvodu má konečný produkt veľmi vysokú dlhodobú spoľahlivosť. Telá prevodoviek veľkostí 025 až 090 sú vyrábané zo zliatiny hliníka a veľkosti 110 až 150 z liatiny. Z dôvodu lepšieho prekrytia prípadných drobných nerovností, ktoré môžu byť v hliníkovej zliatine prítomné a z dôvodu ochrany dielov proti starnutiu majú všetky telá týchto prevodoviek náter RAL 9022. Prevodovky sú dodávané minimálne s jedným plniacim otvorom, ktorý sa používa aj ako test možnej netesnosti prevodovky. Montážne príruby umožňujú kombinovanie dvoch prevodoviek pre dosiahnutie vysokých prevodových pomerov. Štyri veľkosti PMRV predradných čelných prevodov sú k dispozícii pre pripojenie k prevodovke. Sú taktiež konštruované z hliníkovej zliatiny a sú opatrené tým istým ochranným náterom. Všetky dodávané kombinácie sú dodávané s mazacie náplňou, ktorej charakteristika je špecifikovaná v nasledujúcej tabuľke.
mazanie šneková prevodovka PMRV030
Prevodovky veľkostí 025 až 090 sú dodávané kompletne so syntetickou náplňou a preto sú bezúdržbové. Prevodovky veľkostí 110, 130 a 150 sú dodávané s náplňou minerálneho oleja uvedenú pre montážne pozíciu B3. Zákazník je zodpovedný za uspôsobenie množstva oleja danej montážnej pozície a ďalej za nahradenie plniace zátky, ktorou je prevodovka z prepravných dôvodov osadená, zátkou odvzdušňovaciou. Pokiaľ prevodovka nebude odvzdušňovacou zátkou osadená, môže to spôsobiť vznik vnútorného pretlaku a týmto môže dochádzať k presakovaniu oleja cez tesnenie prevodovky. Pre veľkosti 110, 130 a 150 odporúčame, aby bola vykonaná výmena olejovej náplne prevodovky po uplynutí prvých cca 300 prevádzkových hodín.

Množstvo olejovej náplne – šneková prevodovka PMRV030

množstvo olejovej náplne šneková prevodovka PMRV030

PMRV030 Popis

PMRV popis šneková prevodovka PMRV030

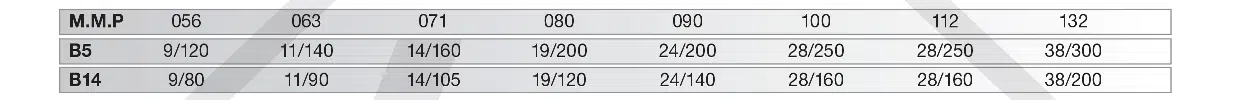

Motorové montážne príruby (IEC)

Prevodovky, ktoré sú dodávané s montážnymi prírubami pre pripojenie elektromotora musia byť pripojené s elektromotorom, ktorého tolerancia hriadeľa a príruby zodpovedá kvalite normy IEC, aby bolo zabezpečené predídenie vzniku vibrácií a nežiadúcich síl na vstupné ložisko prevodovky. Prevodovky dodávané s našimi elektromotormi túto podmienku garantujú. Pre jednoduché určenie veľkosti montážnej príruby B5 alebo B14 nám slúži nižšie uvedená tabuľka. Elektromotory sú dodávané s montážnymi prírubami podľa tabuľky deklarovaných hodnôt. Pamätajte, že keďže je motorová montážna príruba demontovateľná, je tiež možné dosiahnuť kombinácie hriadeľa / montážna príruba, ktorá nekorešponduje s tabuľkou nižšie, napr. 19/140, čím ponúkame adaptabilitu pre neunifikované modely ako sú napríklad jednosmerné elektromotory.
motorové montážne príruby šneková prevodovka PMRV030

Príklad objednávky

Ak požadujete dodanie vrátane elektromotoru, prosíme, aby ste špecifikovali:
Veľkosť napr. 90 L4
Výkon napr. 1,5 kW
Póly napr. 4
Napätie napr. 230/400 V
Frekvencia napr. 50 Hz
Typ príruby napr. B14

UPOZORNENIE: Od veľkosti 25 do 63 sú prevodovky dodávané vždy v montážnej pozícii “univerzálne” a môžu byť namontované v ktorejkoľvek pozícii. Od veľkosti 75 do veľkosti 150 je potrebné špecifikovať montážnu pozíciu, ak je odlišná od štandardnej polohy B3. V prípade, že prevodovka s udanou pozíciou B3 bude namontovaná do pozície V5 alebo V6, musí byť ložisko nachádzajúce sa na vrchnej strane prevodovky mazané prostredníctvom tuhého mazacieho prostriedku pre zaistenie dostatočného mazania. Našou spoločnosťou bol testovaný mazací prostriedok Tecnolubeseal POLYMER 400/2, ktorý máme v ponuke.

POZNÁMKA: Vo všetkých nasledujúcich tabuľkách sú znázornené výstupné hodnoty z prevodoviek pri použití 4-pólového elektromotora (1400 ot / min). V prípade použitia 2-pólového alebo 6-pólového elektromotora je nutné prepočítať, alebo kontaktovať naše obchodno-technické oddelenie.

Montážne pozície šnekovej prevodovky PMRV030

montážne pozície šneková prevodovka PMRV025

Dizajn

elektroprevodovka pmrv030 šnekové elektroprevodovky pmrv030 šneková elektroprevodovka pmrv030 šneková elektroprevodovka pmrv030 prevodovky pmrv030 prevodovka pmrv 030 prevodovka pmrv030 elektroprevodovky šnekové pmrv030 elektroprevodovky pmrv030 elektroprevodovka pmrv030 elektro prevodovka pmrv 030 elektro prevodovka pmrv030

Rozmery a rozpadový výkres

Rozmery

rozmery šneková prevodovka PMRV030

Rozpadový výkres a zoznam náhradných dielov PMRV030

rozpadový výkres a zoznam náhradných dielov šneková prevodovka PMRV030

Dátový list online

Hmotnosť0.7 kg
Prevodový pomer

5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80

Typ vlastnej príruby

56B14, 63B14, 56B5, 63B5

Vstupný hriadeľ (mm)

9, 11

Výstupný dutý hriadeľ (mm)

14
