Frekvenčné meniče INVT – 0,75kW GD20-0R7G-S2-EU 230V

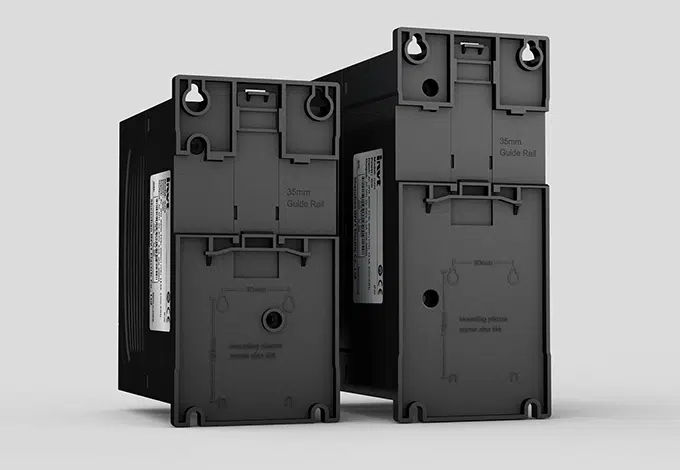

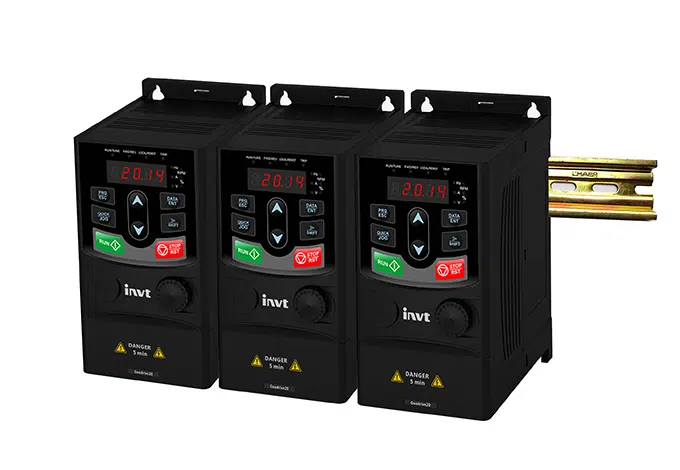

Frekvenčné meniče 0,75kW GD20-0R7G-S2-EU sú univerzálne zariadenia s pokročilým vektorovým riadením, ktoré sú vhodné na všeobecné použitie. Vďaka malým rozmerom vám ušetria montážny priestor a môžete tak namontovať viacero zariadení vedľa seba. Jednotky do 2,2kW je možné namontovať na stenu alebo DIN lištu. Meniče s výkonom 4kW a vyššie podporujú montáž na stenu alebo prírubu.

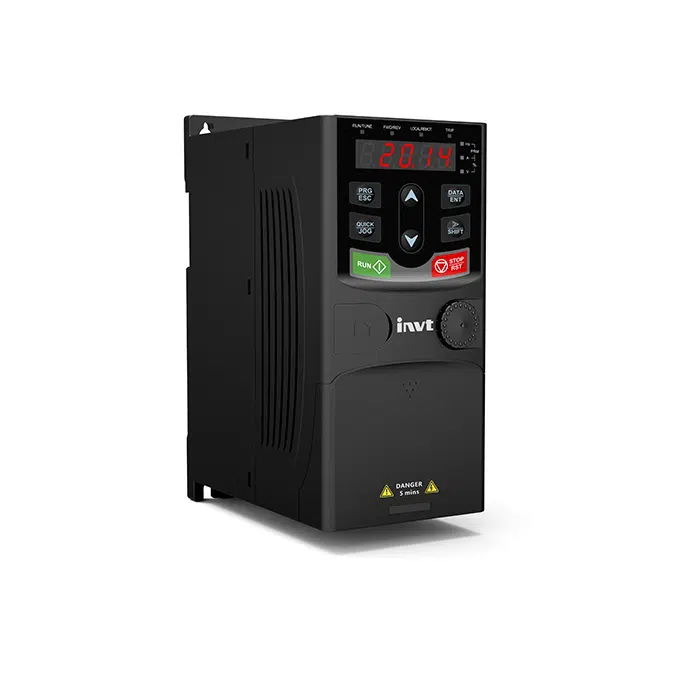

Frekvenčný menič 0,75kW GD20-0R7G-S2-EU 230V

Prístroje GD20 sú určené pre všeobecné aplikácie do rôznych oblastí priemyslu:

  • výrobné linky
  • dopravníky
  • baličky
  • navíjače
  • textilný priemysel
  • potravinársky priemysel
  • plastikársky priemysel
  • drevoobrábacie zariadenia
  • tlačiarne
  • papierne
  • keramika
  • HVAC

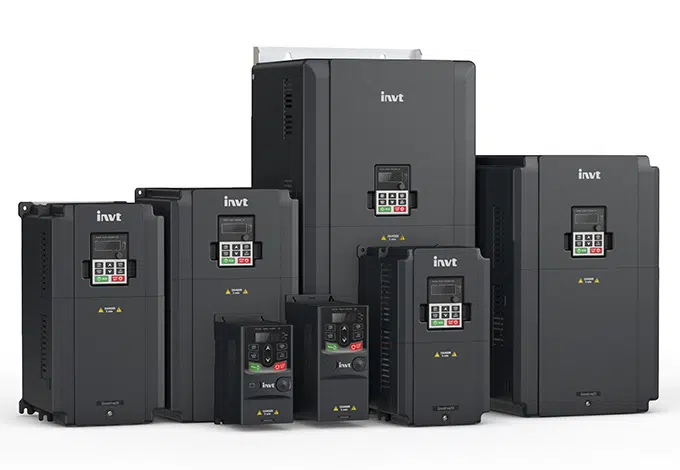

Frekvenčné meniče typu INVT GD20

Kategória GD20 predstavuje frekvenčné meniče priemernej triedy so širokým priemyselným využitím a mnohými užitočnými funkciami.

  • bezpečnostná funkcia STO (Safe Torque off)
  • V/F riadenie a vektorové riadenie bez spätnej väzby
  • externá klávesnica pre kopírovanie parametrov
  • komunikácia RS485 zabezpečená systémom Modbus RTU/ASCII.
  • rozbehový krútiaci moment do 0,5Hz/150%
  • preťaženie menovitého prúdu 150%/1min , 180%/10s, 200%/1s
  • chladenie prostredníctvom ventilátora
  • štandardne zabudovaná brzdná jednotka do 37kW (pre 45kW a viac voliteľné)
  • štandardne zabudovaný odrušovací filter C3 pre 4kW a vyššie (do 2,2kW voliteľné) a voliteľné C2 filtre
  • k prístrojom ponúkame taktiež voliteľné prvky ako napríklad externá LED klávesnica, vstupné a výstupné filtre, brzdový rezistor a množstvo iného príslušenstva



Frekvenčný menič 0,75kW GD20-0R7G-S2-EU 230V – máme na sklade
Položka Popis
Vstup Menovité vstupné napätie Jednofázové 220 V(-15%)~240 V(+10%)
Trojfázové 200 V(-15%)~240 V(+10%)
Trojfázové 380 V(-15%)~440 V(+10%)
Menovitá vstupná frekvencia 50 Hz alebo 60 Hz, možný rozsah: 47~63 Hz
Výstup Výstupné napätie 0 ~ vstupné napätie s odchýlkou menej ako 5%
Výstupná frekvencia 0 ~ 400 Hz
Funkcie Režim riadenia SPWM, SVC
Rozsah riadenia rýchlosti 1:100
Presnosť riadenia rýchlosti +-0.2%(SVC)
Odozva momentového riadenia <20ms (SVC)
Presnosť riadenia momentu 10%
Záberný moment 150% / 0.5Hz (SVC)
Preťaženie k menovitému prúdu 150% / 1min , 180% / 10s, 200% / 1s
Možnosti nastavenia frekvenčnej žiadosti digitálne, analógovo, pulzne, multi-frekvenciou, jednoduchým PLC, PID, MODBUS nastavením
Analógové vstupy (AI2) 0 ~ 10V / 0 ~ 20 mA a (AI3) -10V ~ 10V
Analógové výstupy (AO1, AO2) 0 ~ 10V / 0 ~ 20 mA, pre meniče <=2.2kW iba(AO1)
Digitálne vstupy 4 štandardné vstupy max 1kHz, 1 vysokorýchlostný vstup max 50kHz
Digitálny výstup programovateľný výstup Y1 (tranzistor)
Reléové výstupy 2 programovateľné relé (pre výkony <=2.2.kW - 1relé); RO1A NO, RO1B NC, RO1C spoločný; RO2A NO, RO2B NC, RO2C spoločný; zaťažiteľnosť kontaktu 3A/250VAC, *relé výstup 2 dostupný iba pre výkony 2,2kW a vyššie
Sériová komunikácia RS 485, MODBUS
DC reaktor štandardne zabudovaný DC reaktor pre výkony do 18,5kW
Spôsob inštalácie na stenu, do racku
Okolitá teplota ﹣10~50℃, zníženie zaťaženia o 1% na 1°C pri teplote > 40°C
Chladenie ventilátor
Ochrany Poskytuje desiatky funkcií ochrany proti chybám:
nadprúd, prepätie, podpätie, prehriatie a preťaženie
Brzdná jednotka Štandardne zabudovaná do 37kW;
pre výkony 45 ~ 110kW voliteľné
Odrušovacie filtre štandardne zabudovaný filter C3 pre 4kW a vyššie;
filter C3 do 2,2kW voliteľné;
filter C2 voliteľný pre všetky výkony



Typ Výstupný výkon (kW) Vstupný prúd (A) Výstupný prúd (A)
Jednofázový
220 – 240V
GD20-0R4G-S2-EU 0,4 6,5 2,5
GD20-0R7G-S2-EU 0,75 9,3 4,2
GD20-1R5G-S2-EU 1,5 15,7 7,5
GD20-2R2G-S2-EU 2,2 24 10
Trojfázový
380 – 400V
GD20-0R7G-4-EU 0,75 3,4 2,5
GD20-1R5G-4-EU 1,5 5 4,2
GD20-2R2G-4-EU 2,2 5,8 5,5
GD20-004G-4-EU 4 13,5 9,5
GD20-5R5G-4-EU 5,5 19,5 14
GD20-7R5G-4-EU 7,5 25 18,5
GD20-011G-4-EU 11 32 25
GD20-015G-4-EU 15 40 32
GD20-018G-4-EU 18 47 38
GD20-022G-4-EU 22 51 45
GD20-030G-4-EU 30 70 60
GD20-037G-4-EU 37 80 75
GD20-045G-4-EU 45 98 92
GD20-055G-4-EU 55 128 115
GD20-075G-4-EU 75 139 160
GD20-090G-4-EU 90 168 180
GD20-110G-4-EU 110 201 215
Výhodný nákup na kelheim.sk

Nákupom frekvenčného meniča z nášho e-shopu získavate viacero výhod:
– v prvom rade získavate kvalitný a overený produkt
– dostanete najvýhodnejšiu cenu na slovenskom trhu
– doručenie tovaru vo veľmi krátkom čase
– znížená sadzba za poštovné (časť platíme my)
– zaradíte sa medzi stovky našich spokojných zákazníkov

Schéma zapojenia – frekvenčný menič GD20-0R7G-S2-EU

frekvenčné meniče GD20 zapojenie riadiaceho obvodu

Rozmery frekvenčného meniča GD20-0R7G-S2-EU

Montáž na stenu – pre meniče 0,75kW až 2,2kW (jednotka:mm)
frekvenčné meniče  GD20EU rozmery

Typ W1 W2 H1 H2 D1 D2 Montážna diera (d)
GD20-0R7G-S2-EU 80 60 160 150 123,5 120,3 5
