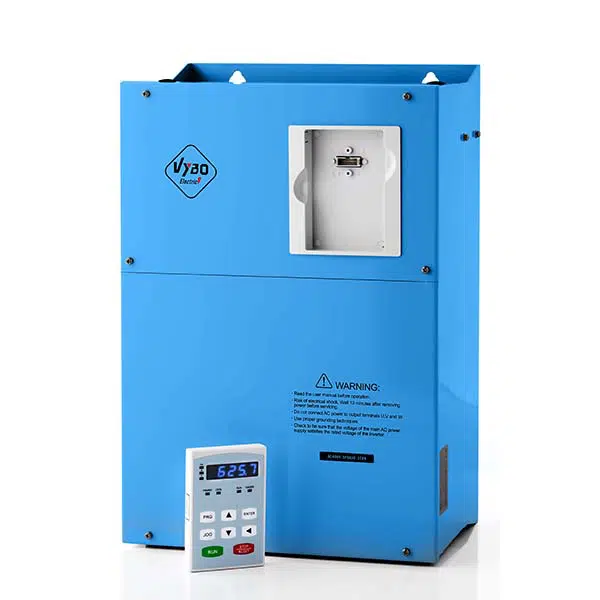

Frekvenčný menič 15kW VECTOR V560

VECTOR V560

Špičkové vektorové frekvenčné meniče s výkonom nad 15kW, určené pre priemyselné procesy ale aj bežnú prevádzku. Zvládajú vysoké zaťaženie.

ModelV560-4T0110G/4T0150P
Menovitý prúd25 A
Vhodný motor15 kW
Menovitý prúd33 A
NapätieTrojfázové 400V



Využitie v priemysle – Funkcie

  • čerpadlá
  • vzduchotechnika
  • ťažký priemysel
  • obrábacie stroje
  • textilná výroba
  • balenie potravín
  • chemický priemysel
  • čistiace zariadenia, odstredivé stroje
  • automobilový priemysel
  • banský priemysel
  • energetika
  • stavebníctvo
  • strojárstvo
  • letecký priemysel
  • hútnictvo



TYP: VECTOR 560

Spôsob riadenia:
-Vektorové riadenie v otvorenej slučke
-Vektorové riadenie v uzavretej slučke
-BLDC Control
-Skalárne riadenie U / F

Nosná frekvencia: 4-32 kHz
Brzdenie: jednosmerný prúd alebo brzdná jednotka
Spomaľovanie: Spomaľovacia rampa 0-600 sekúnd

Riadiace vstupy – 2 analógové:
0 do 10 Volt
10 do 0 Volt
0 do 20mA
20 do 0mA
4 do 20mA
20 do 4mA

Riadiace vstupy
– 6 digitálnych vstupov, 8 – 30 Volt DC,
interné alebo externé napájanie
Doba odozvy < 4ms

Programovateľné výstupy –
3 Celkom:
2 Digitálne
2 Analógové
1 Relé

Relé vystúpné:
Max. napätie: 250 VAC, 30 VDC
6A AC, 5A DC

Konformita: CE, UL, RCM

Okolité prostredie:
Skladovacia teplota: -40 do 60 ° C
Prevádzková teplota: -10 do 50 ° C
Nadmorská výška: do 2500 metrov nad morom
Vlhkosť vzduchu: do 95%
Vibrácie: Podľa normy EN61800-5-1

Krytie: IP20 alebo IP55

Manuál: Slovenský jazyk, Anglický jazyk

V 560 – Funkcie

  • BRAKING UNIT vstavaná brzdová jednotka v štandardnej výbave pre všetky výkonové rady od 1,5 do 22 kW
  • DC tlmivky štandardne zabudované od výkonu 75 kW do 630 kW
  • DBL funkcia dynamického vyvažovania zaťaženia
  • MAGNETIC FLUX BRAKE brzdenie magnetickým tokom prostredníctvom DC prúdu
  • DC brzda, umožňujúca dobrzdiť a zabrzdiť elektromotor pri spomaľovaní
  • MACRO aplikácie pre rýchle programovanie
  • Import a export nastavených údajov do a z ovládacieho panelu, kopírovanie dát pomocou ovládacieho panelu do iných meničov rovnakej série
  • Polohovacie servo a delené polohovanie
  • Duálny parameter motora
  • Rozšírený softvér pre použitie až 6 druhov snímačov detekcie teploty motora, PTC, PT100, atď.
  • PC TOOLS programovanie z PC alebo NOTEBOOKU
  • Virtuálny IO terminál 8-obvodov 1 / 1 virtuálnych vstupných a výstupných svoriek, čo umožňuje  realizovať zložitejšie inžinierske a mieste aplikácie jednoduchým spôsobom bez externého vedenia
  • Režim prebúdzania a spánku: vstavaný PID, s jednoduchým režimom „spánok a prebúdzanie“
  • Štandardný komunikačný protokol MODBUS, PROFIBUS, CANOPEN, RS 485; (voliteľne) umožňujú flexibilné čítanie parametrov a mapovanie
  • Časovače: 3 vstavané časovače; 5 druhov hodín; 5 módov spúšťania; viac prístupových „dverí“ signálov a pracovných režimov a až 7 druhov výstupných signálov
  • Počítadlá: 2 vstavané počítače; výber hodín; marže; 4 druhy spúšťacích režimov a 7 druhov výstupných signálov
  • Digitálne vstupy NPN aj PNP; analógové vstupy; pulzné vstupy do 100 kHz…..
  • Digitálne DO výstupy; analógové výstupy; pulzné výstupy; RO výstupy…
  • Vstavaný PID regulátor
  • Prevádzkové ochrany: nadprúdová ochrana, ochrana proti prepätiu, ochrana proti prehriatiu meniča, ochrana proti preťaženiu meniča, ochrana proti preťaženiu motora, ochrana proti výpadku výstupnej fáze a ochrana IGBT tranzistorov meniča….
  • Všeobecné funkcie: vypnutie reštartu, detekcia poruchy, vlastná regenerácia, dynamické / statické načítanie parametrov elektromotora- vlastná identifikácia; Okamžitý štart, prevádzkový štart, odložený štart, potlačenie nadprúdu, ochrana proti prepätiu / podpätiu, nastavenie V / F používateľskej krivky, korekcia krivky cez analógový vstup, detekcia brzdnej linky, detekcia nestabilnej frekvencie (tzv. hojdacia frekvencia) vyskytujúca sa u textilných strojov; synchronná komunikácia;atď.
