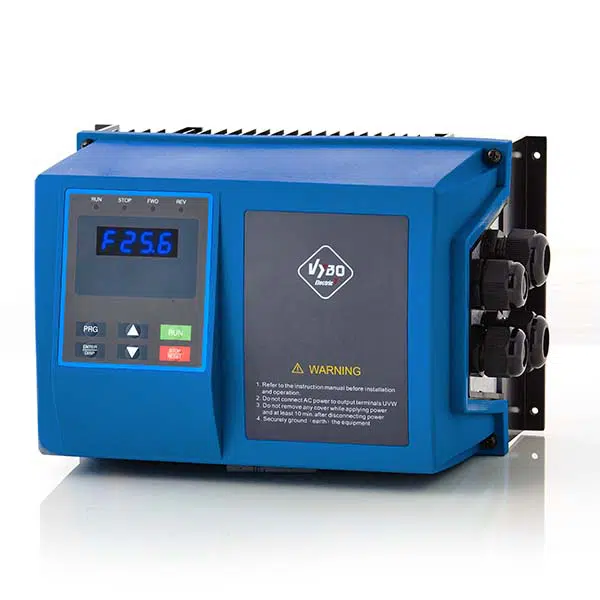

Frekvenčný menič X 550 IP65

Menič frekvencie X 550 IP65 je zariadenie, určené na riadenie asynchrónnych elektromotorov, využívaných v znevýhodnených podmienkach, ktoré vyžadujú odolnosť voči prachu a tryskajúcej vode. Sú vhodné na použite pre stredne náročné aplikácie. Modely sa dodávajú vrátane zapojeného výstupného kábla a zapojeného napájacieho kábla s koncovkou.

ModelX550-4T0040
Výkon4,0 kW
Menovitý výstupný prúd8,6 A
Vstupné napätie3x400V

Využitie meničov X550 IP65 v priemysle

  • potravinársky priemysel
  • textilný priemysel
  • vzduchotechnika
  • elektrotechnický priemysel
  • čerpadlá
  • frézy, brúsky
  • a mnoho ďalších…

MENIČ X 550 IP65- Funkcie

  • Zvýšené krytie IP65
  • Napájanie meničov prostredníctvom trojfázového napätia na 400V
  • Výstupná frekvencia v rozpätí 0 ~ 400 Hz
  • Funkcia zvýšenia krútiaceho momentu o 20%
  • Sériovo zabudované fyzické rozhranie MODBUS RS485
  • Integrované 4 alebo 6 digitálne vstupy (podľa modelu) a 1 analógový vstup (0-10 V alebo 4-20mA)
  • 2 multifunkčné reléové výstupy
  • EMS – bezpečnostná funkcia zastavenia
  • Funkcia pripojenia PTC alebo termokontaktu motora
  • Zabudovaný zdroj na externé napájanie +24 V
  • Štandardne zabudované funkcie PID, PLC, AVR, 2 počítadlá a ďalšie…
  • Spĺňa štandardy EN/IEC 61800-3: 2017; C2, ktorý je určený do 1. prostredia; EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017



Špecifikácia produktu

PoložkaX550
VstupNominálne napätie,
frekvencia
jednofázové 1x 230 V AC 230V 50/60Hz……….Typ: 2S
trojfázové 3x 400 V AC 400V 50/60Hz……….Typ: 4T
Rozsah napätia230V: 170 V – 240 V;
400 V:330 V – 440 V
VýstupRozpätie napätia230V: 0 – 230 V; 400 V:0 – 400 V
Rozsah frekvencie0.10 – 400.00Hz
Režim riadeniaV/F riadenie, skalárne
ZobrazeniePrevádzkový stav / Definovanie alarmu / interaktívne vedenie: napr. nastavenie frekvencie, výstupná frekvencia/prúd, napätie DC zbernice, teplota, atď.
Rozpätie výstupnej frekvencie0.10 – 400.00Hz
Rozlíšenie pre nastavenie frekvencieVstup digitálny = 0,01 Hz, Vstup analógový = 0,1% max. výstupnej frekvencie
Presnosť výstupnej frekvencie0.01Hz
V/F režim riadeniaNastavenie krivky V/F pre splnenie požiadaviek zaťaženia
Riadenie krútiaceho momentuAutomatické riadenie: automatický nárast krútiaceho momentu pri zaťažení; Man. riadenie: je možné nastaviť 0,0 až 20,0% zvýšenie krútiaceho momentu
Multifunkčná vstupná svorkovnica4 alebo 6 multifunkčných vstupných svoriek, vykonávajúce funkcie zahřňajúce riadenie rýchlosti 15 sekcií, chodu programu, 4-stupňový spínač rýchlosti zrýchlenia/spomalenia, UP/DOWN funkcia, núdzové zastavenie a ďalšie funkcie…
Multifunkčná výstupná svorkovnica2 multifunkčné výstupné svorkovnice so zobrazením behu, vonkajšej abnormality, počítadla, programových operácií, nulovej rýchlosti a iných upozornení a informácií
Nastavenie času zrýchlenia a spomaleniaČas zrýchlenia / spomalenia možno nastaviť individuálne v rozsahu 0 až 999.9 s
PID regulátorPID riadenie je zabudované
Komunikačné rozhranieštandardná funkcia RS485 (MODBUS)
Nastavenie frekvencieAnalógový vstup: je možné zvoliť 4 až 20 mA a 0 až 10 V;
Číslicový vstup: Zadávanie pomocou otáčania tlačidiel hore/dole.
Komunikácia: port RS485
Mnohostupňová rýchlosť4 multifunkčné vstupné svorkovnice, dá sa nastaviť až 15 sekcií rýchlosti
Automatická regulácia napätiaMôže byť zvolená automatická regulácia napätia
PočítadloDve skupiny počítadiel zabudované
PreťaženieZvládne preťaženie až 150% po dobu 1 minúty (konštantný krútiaci moment)
PrepätieMôže sa nastaviť ochrana pred prepätím
PodpätieMôže sa nastaviť ochrana pred podpätím
Iné ochranyPred prehriatím, skratom na výstupe, nadprúdom, blokovaniu parametrov atď.
EMC kompatibilitaIEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
ŠtandardyEN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. Prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Rozpätie okolitej teplotyod -10°C do 40°C (bez námrazy)
Okolitá vlhkosťMaximálne 95% (bez kondenzácie) IEC 60068-2-3
Nadmorská výškaMenej než 1000 m.n.m.
VibrácieMax. 0.5 g ; IEC 60068-2-6
ChladenieNútené chladenie vzduchom
Stupeň ochranyIP 20; vyhovuje EN/IEC 61800-5-1
MontážSpôsob inštalácieNa stenu
Inštalácia v prostredíOdolnosť proti chemickým znečisteniam – trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
