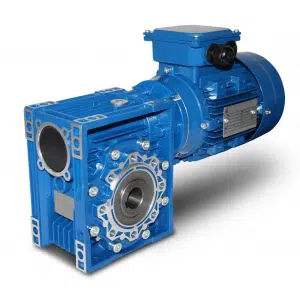

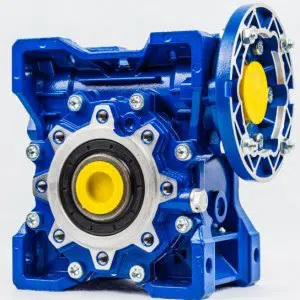

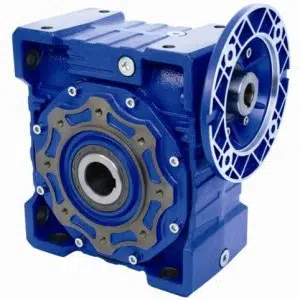

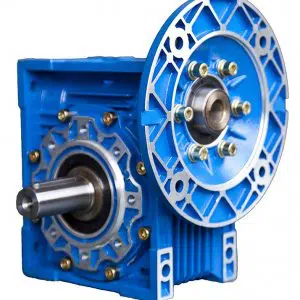

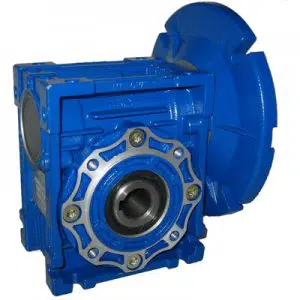

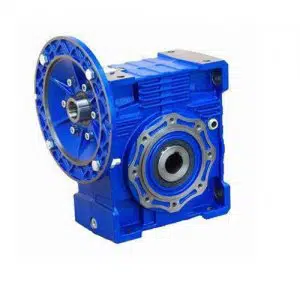

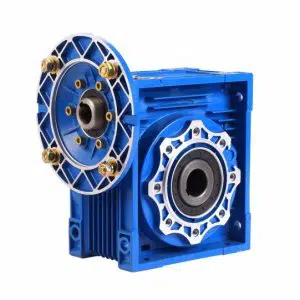

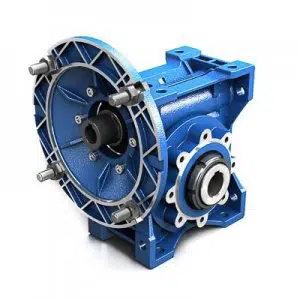

Šneková elektroprevodovka PMRV040

Výkonové parametre

PMRV040 Popis

Motorové montážne príruby (IEC)

Aby sa predišlo vibráciám a nežiadúcim silám na vstupnom ložisku prevodovky, musia byť prevodovky, ktoré sú dodávané s montážnymi prírubami pripojené s elektromotorom, ktorého tolerancia hriadeľa a príruby zodpovedá kvalite normy IEC. Túto podmienku prevodovky dodávané s našimi elektromotormi garantujú. Podľa nižšie uvedenej tabuľky vieme jednoducho určiť veľkosti montážnej príruby B5 alebo B14. Elektromotory, ktoré sa dodávajú s montážnymi prírubami, sú dodávané podľa tabuliek deklarovaných hodnôt. Keďže sa motorová montážna príruba dá demontovať, môžeme tiež dosiahnuť kombinácie hriadeľ / montážna príruba, ktoré nekorešpondujú s nižšie uvedenou tabuľkou , napr. 19/140, čím tvoríme adaptabilitu pre modely, ktoré nie sú unifikované ako napríklad jednosmerné elektromotory.

Mazanie šnekovej prevodovky PMRV040

Šnekové prevodovky sú štvorhranné a určené pre všestrannú montáž. Výroba komponentov, ktorá je zabezpečovaná numericky riadenými strojmi, garantuje maximálnu precíznosť pre striktné hodnoty tolerancie. Výsledný produkt sa preto vyznačuje vysokou spoľahlivosťou po dlhú dobu. Telesá prevodoviek sú vyrobené z hliníkovej zliatiny pre veľkosti 025 až 090, veľkosti 110 až 150 sú vyrábané z liatiny. Všetky telá prevodoviek sú opatrené hliníkovým náterom RAL 9022 z dôvodu ochrany dielov proti starnutiu a z dôvodu lepšieho prekrytia možných drobných nerovností, ktoré môžu byť v hliníkovej zliatine prítomné. Prevodovky sú dodávané minimálne s jedným plniacim otvorom, ktorý sa používa aj ako test možnej netesnosti prevodovky. Montážne príruby umožňujú kombinovanie dvoch prevodoviek pre dosiahnutie vysokých prevodových pomerov. Štyri veľkosti PMRV predradných čelných prevodov sú k dispozícii pre pripojenie k prevodovke. Sú taktiež konštruované z hliníkovej zliatiny a sú opatrené tým istým ochranným náterom. Všetky dodávané kombinácie sú dodávané s mazacie náplňou, ktorej charakteristika je špecifikovaná v nasledujúcej tabuľke.

Prevodovky veľkostí 025 až 090 sú dodávané kompletne so syntetickou náplňou a preto sú bezúdržbové. Prevodovky veľkostí 110, 130 a 150 sú dodávané s náplňou minerálneho oleja uvedenú pre montážne pozíciu B3. Zákazník je zodpovedný za uspôsobenie množstva oleja danej montážnej pozície a ďalej za nahradenie plniace zátky, ktorou je prevodovka z prepravných dôvodov osadená, zátkou odvzdušňovaciou. Pokiaľ prevodovka nebude odvzdušňovaciou zátkou osadená, môže to spôsobiť vznik vnútorného pretlaku a týmto môže dochádzať k presakovaniu oleja cez tesnenie prevodovky. Pre veľkosti 110, 130 a 150 odporúčame, aby bola vykonaná výmena olejovej náplne prevodovky po uplynutí prvých cca 300 prevádzkových hodín.

Množstvo olejovej náplne – šneková prevodovka PMRV040

Príklad objednávky

Ak požadujete dodanie vrátane elektromotoru, prosíme, aby ste špecifikovali:
Veľkosť napr. 90 L4
Výkon napr. 1,5 kW
Póly napr. 4
Napätie napr. 230/400 V
Frekvencia napr. 50 Hz
Typ príruby napr. B14

UPOZORNENIE: Od veľkosti 25 do 63 sú prevodovky dodávané vždy v montážnej pozícii “univerzálne” a môžu byť namontované v ktorejkoľvek pozícii. Od veľkosti 75 do veľkosti 150 je potrebné špecifikovať montážnu pozíciu, ak je odlišná od štandardnej polohy B3. V prípade, že prevodovka s udanou pozíciou B3 bude namontovaná do pozície V5 alebo V6, musí byť ložisko nachádzajúce sa na vrchnej strane prevodovky mazané prostredníctvom tuhého mazacieho prostriedku pre zaistenie dostatočného mazania. Našou spoločnosťou bol testovaný mazací prostriedok Tecnolubeseal POLYMER 400/2, ktorý máme v ponuke.

POZNÁMKA: Vo všetkých nasledujúcich tabuľkách sú znázornené výstupné hodnoty z prevodoviek pri použití 4-pólového elektromotora (1400 ot / min). V prípade použitia 2-pólového alebo 6-pólového elektromotora je nutné prepočítať, alebo kontaktovať naše obchodno-technické oddelenie.

Rozpadový výkres a zoznam náhradných dielov PMRV040
