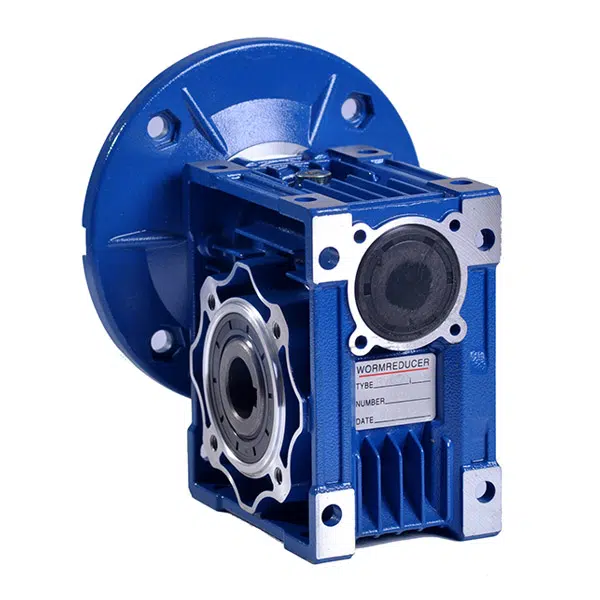

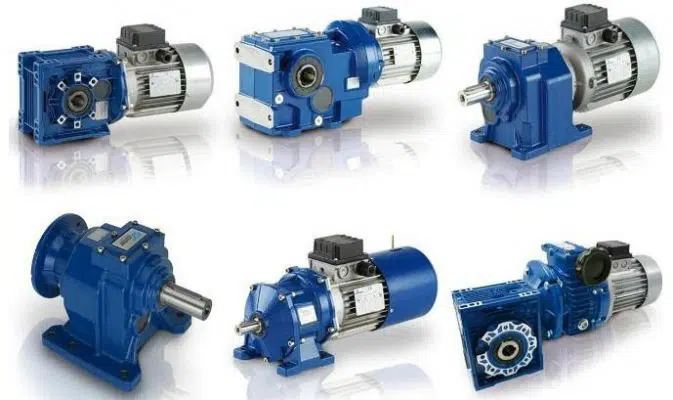

Šneková elektroprevodovka PMRV075

PMRV075 Popis

PMRV popis šneková prevodovka PMRV075

Výkonové parametre

výkonové parametre šneková prevodovka PMRV075

Mazanie šnekovej prevodovky PMRV075

Štvorhranné prevodovky PMRV sú určené pre všestrannú montáž. Výrobu komponentov, ktorú zabezpečujú numericky riadené stroje, garantujú maximálnu precíznosť pri dodržiavaní striktných tolerančných hodnôt. Finálny produkt sa preto pýši svojou vysokou dlhodobou spoľahlivosťou. Telá prevodoviek veľkostí 025 až do 090 sú vyrobené zo zliatiny hliníka a telá veľkosti 110 až 150 sú vyrábané z liatiny. Každá z týchto prevodoviek je opatrená hliníkovým náterom RAL 9022 z dôvodu ochránenia dielov proti starnutiu a takisto, aj aby sa lepšie prekryli možné drobné nerovnosti , ktoré môžu byť v hliníkovej zliatine prítomné. Prevodovky sú dodávané minimálne s jedným plniacim otvorom, ktorý sa používa aj ako test možnej netesnosti prevodovky. Montážne príruby umožňujú kombinovanie dvoch prevodoviek pre dosiahnutie vysokých prevodových pomerov. Štyri veľkosti PMRV predradných čelných prevodov sú k dispozícii pre pripojenie k prevodovke. Sú taktiež konštruované z hliníkovej zliatiny a sú opatrené tým istým ochranným náterom. Všetky dodávané kombinácie sú dodávané s mazacie náplňou, ktorej charakteristika je špecifikovaná v nasledujúcej tabuľke.
mazanie šneková prevodovka PMRV075
Prevodovky veľkostí 025 až 090 sú dodávané kompletne so syntetickou náplňou a preto sú bezúdržbové. Prevodovky veľkostí 110, 130 a 150 sú dodávané s náplňou minerálneho oleja uvedenú pre montážne pozíciu B3. Zákazník je zodpovedný za uspôsobenie množstva oleja danej montážnej pozície a ďalej za nahradenie plniace zátky, ktorou je prevodovka z prepravných dôvodov osadená, zátkou odvzdušňovaciou. Pokiaľ prevodovka nebude odvzdušňovaciou zátkou osadená, môže to spôsobiť vznik vnútorného pretlaku a týmto môže dochádzať k presakovaniu oleja cez tesnenie prevodovky. Pre veľkosti 110, 130 a 150 odporúčame, aby bola vykonaná výmena olejovej náplne prevodovky po uplynutí prvých cca 300 prevádzkových hodín.

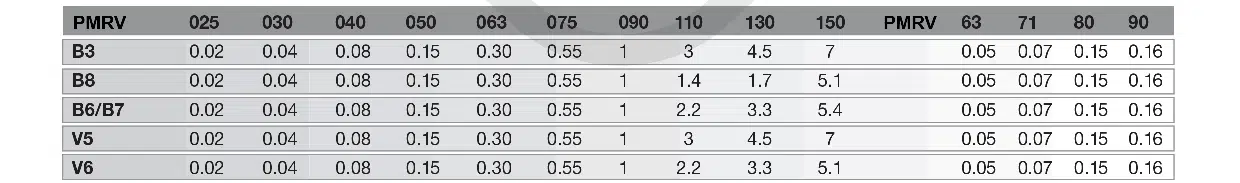

Množstvo olejovej náplne – šneková prevodovka PMRV075

množstvo olejovej náplne šneková prevodovka PMRV075

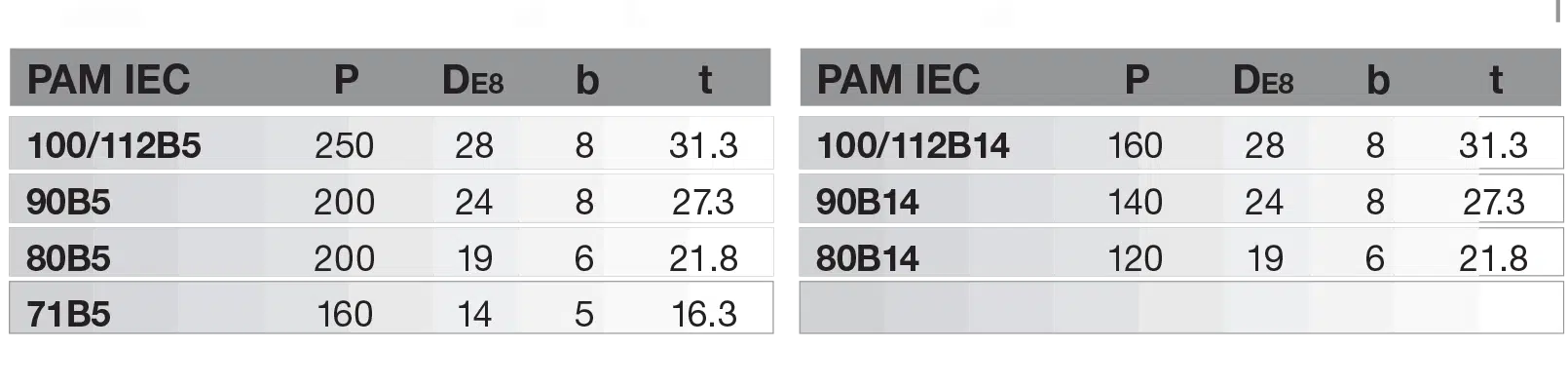

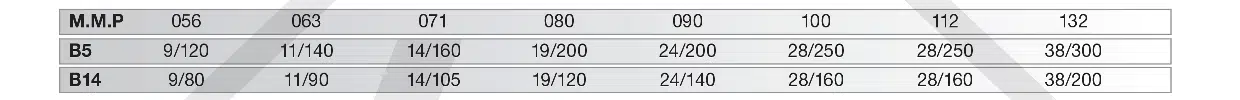

Motorové montážne príruby (IEC)

Kvôli predchádzaniu vibráciám a pôsobení nežiadúcich sil na vstupných ložiskách prevodoviek, musia byť prevodovky, ktoré sa dodávajú s prírubami pripojené s takým elektromotorom, ktorého tolerancia príruby a hriadeľa bude zodpovedať kvalite normy IEC. Prevodovky dodávané s našimi elektromotormi vám túto podmienku môžu garantovať. Nižšie uvedená tabuľka pomáha jednoducho určiť veľkosť montážnej príruby B5 alebo B14. Elektromotory, ktoré dodávame aj s prírubami, sa spravidla dodávajú podľa tabuliek deklarovaných hodnôt, no keďže sa motorová montážna príruba dá rozoberať, môžeme tým pádom dosiahnuť aj kombinácie hriadeľ / montážna príruba, ktoré sa s nižšie uvedenou tabuľkou nezhodujú (napr. 19/140), čím ponúkame prispôsobivosť pre modely, ktoré nie sú unifikované (napr. jednosmerné elektromotory).
motorové montážne príruby šneková prevodovka PMRV075

Príklad objednávky

Ak požadujete dodanie vrátane elektromotoru, prosíme, aby ste špecifikovali:
Veľkosť napr. 90 L4
Výkon napr. 1,5 kW
Póly napr. 4
Napätie napr. 230/400 V
Frekvencia napr. 50 Hz
Typ príruby napr. B14

UPOZORNENIE: Od veľkosti 25 do 63 sú prevodovky dodávané vždy v montážnej pozícii “univerzálne” a môžu byť namontované v ktorejkoľvek pozícii. Od veľkosti 75 do veľkosti 150 je potrebné špecifikovať montážnu pozíciu, ak je odlišná od štandardnej polohy B3. V prípade, že prevodovka s udanou pozíciou B3 bude namontovaná do pozície V5 alebo V6, musí byť ložisko nachádzajúce sa na vrchnej strane prevodovky mazané prostredníctvom tuhého mazacieho prostriedku pre zaistenie dostatočného mazania. Našou spoločnosťou bol testovaný mazací prostriedok Tecnolubeseal POLYMER 400/2, ktorý máme v ponuke.

POZNÁMKA: Vo všetkých nasledujúcich tabuľkách sú znázornené výstupné hodnoty z prevodoviek pri použití 4-pólového elektromotora (1400 ot / min). V prípade použitia 2-pólového alebo 6-pólového elektromotora je nutné prepočítať, alebo kontaktovať naše obchodno-technické oddelenie.

Rozpadový výkres a zoznam náhradných dielov PMRV075

rozpadový výkres a zoznam náhradných dielov šneková prevodovka PMRV075

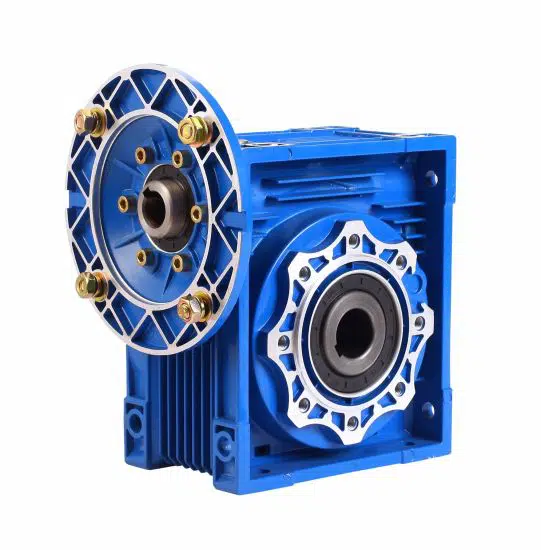

Dizajn

elektroprevodovka pmrv075 šnekové elektroprevodovky pmrv075 šneková elektroprevodovka pmrv075 šneková elektroprevodovka pmrv075 prevodovky pmrv075 prevodovka pmrv075 elektroprevodovky šnekové pmrv075 elektroprevodovky pmrv075 elektroprevodovka pmrv075 elektro prevodovka pmrv075

Rozmery

rozmery šneková prevodovka PMRV075

rozmery šneková prevodovka PMRV075

Montážne pozície

Montážne pozície šnekovej prevodovky PMRV075

montážne pozície šneková prevodovka PMRV075

Dátový list online

Hmotnosť11 kg
Prevodový pomer

7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Typ vlastnej príruby

80B14, 90B14, 100B14, 112B14, 71B5, 80B5, 90B5, 100B5, 112B5

Vstupný hriadeľ (mm)

14, 19, 24, 28

Výstupný dutý hriadeľ (mm)

28
