Frekvenčné meniče INVT – 37kW GD200A-037G-4 400V

Frekvenčné meniče 37kW GD200A-037G-4 sú vysokovýkonné prístroje, ktoré využívajú skalárne V/F riadenie a vektorové riadenie bez spätnej väzby. Pre vyššiu spoľahlivosť a lepšiu prispôsobivosť prevádzkovému prostrediu majú výrazne vylepšené viaceré komponenty (vzduchové potrubie, hardvér, softvér). V ponuke široký výber výkonov od 0,75 kW do 500 kW.

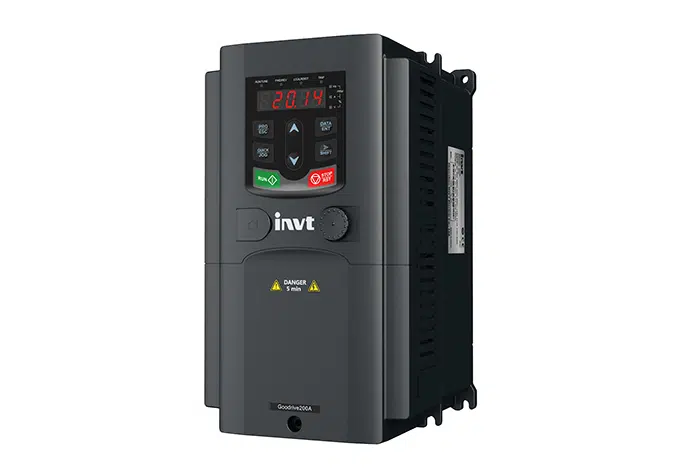

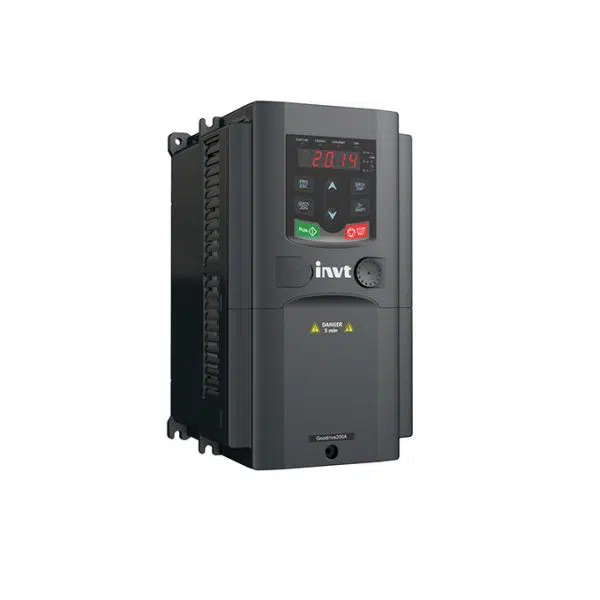

Frekvenčný menič 37kW GD200A-037G-4 400V

Prístroje GD200A nachádzajú bohaté využitie v rôznych odvetviach ľahkého a tiež ťažkého priemyslu:

  • zásobovanie teplom a vodou
  • plastikársky priemysel
  • ťažobný priemysel
  • ropný priemysel
  • vzduchové kompresory
  • ventilátory
  • vodné čerpadlá
  • HVAC
  • iné zaťaženie

Frekvenčné meniče typu INVT GD200A

  • presnejšie automatické ladenie a lepší pohon motora
  • pokročilé vektorové riadenie s otvorenou slučkou
  • dokonalá kontrola napätia a prúdu, čím sa skracuje doba ochrany pred poruchami
  • viacnásobné brzdné režimy a okamžité zastavenie
  • rozbehový krútiaci moment do 0,5Hz/150%
  • jednoduchá funkcia pre vodné čerpadlá
  • štandardne zabudovaná brzdná jednotka do 30kW (pre 37kW je voliteľná)
  • štandardne zabudované odrušovacie filtre C3 a voliteľné C2 filtre
  • Externá LED klávesnica na kopírovanie parametrov (pre výkony do 18,5 kW), štandardný dizajn membránovej klávesnice (pre výkony do 15 kW), dodáva sa aj voliteľná LCD klávesnica



Frekvenčný menič 37kW GD200A-037G-4 400V – Predaj
Položka Popis
Vstup Menovité vstupné napätie Jednofázové 220 V(-15%)~240 V(+10%)
Trojfázové 380 V(-15%)~440 V(+10%)
Trojfázové 520 V(-15%)~690 V(+10%)
Menovitá vstupná frekvencia 50 Hz alebo 60 Hz, možný rozsah: 47~63 Hz
Výstup Výstupné napätie 0 ~ vstupné napätie s odchýlkou menej ako 5%
Výstupná frekvencia 0 ~ 400 Hz
Funkcie Režim riadenia SPWM, SVC
Rozsah riadenia rýchlosti 1:100
Presnosť riadenia rýchlosti +-0.2%(SVC)
Kolísanie rýchlosti +-0.3%(SVC)
Odozva momentového riadenia <20ms (SVC)
Presnosť riadenia momentu 10% (SVC)
Záberný moment 150% / 0.5Hz (SVC)
Preťaženie k menovitému prúdu G TYP: 150% / 1min , 180% / 10s, 200% / 1s
P TYP: 120% / 1min , 180% / 10s, 180% / 1s
Nastavenia frekvencie digitálné, analógové, pulzné, multi-frekvencia, jednoduché PLC, PID, MODBUS, prepínanie medzi nastavenou kombináciou a nastaveným kanálom
Analógové vstupy (AI2) 0 ~ 10V / 0 ~ 20 mA a (AI3) -10V ~ 10V
Analógové výstupy (AO1, AO2) 0 ~ 10V / 0 ~ 20 mA
Digitálne vstupy 8x štandardný vstup max 1kHz, 1x vysokorýchlostný vstup max 50kHz
Digitálny výstup 1x programovateľný výstup Y1 (tranzistor), 1x vysokorýchlostný vstup max 50kHz
Reléové výstupy 2 programovateľné relé výstupy;
RO1A NO, RO1B NC, RO1C spoločný;
RO2A NO, RO2B NC, RO2C spoločný;
zaťažiteľnosť kontaktu 3A/250VAC, 1A/30VDC,
Sériová komunikácia RS 485, MODBUS
Spôsob inštalácie na stenu, na prírubu, na zem
Okolitá teplota ﹣10~50℃, zníženie zaťaženia o 1% na 1°C pri teplote > 40°C
Chladenie ventilátor
Ochrany Poskytuje desiatky funkcií ochrany proti chybám:
prepätie, podpätie, nadprúd, preťaženie a prehriatie
Ochranný stupeň IP20
Brzdná jednotka Štandardne zabudovaná do 30kW; pre výkony nad 37kW voliteľné
EMC filtre štandardne zabudovaný filter C3; filter C2 voliteľný pre všetky výkony



Typ Konštantná záťaž Premenná záťaž
  Výstupný výkon (kW) Vstupný prúd (A) Výstupný prúd (A) Výstupný výkon (kW) Vstupný prúd (A) Výstupný prúd (A)
GD200A-0R7G-4 0.75 3.4 2.5
GD200A-1R5G-4 1.5 5 3.7
GD200A-2R2G-4 2.2 5.8 5
GD200A-004G/5R5P-4 4 13.5 9.5 5.5 19.5 14
GD200A-5R5G/7R5P-4 5.5 19.5 14 7.5 25 18.5
GD200A-7R5G/011P-4 7.5 25 18.5 11 32 25
GD200A-011G/015P-4 11 32 25 15 40 32
GD200A-015G/018P-4 15 40 32 18 47 38
GD200A-018G/022P-4 18 47 38 22 56 45
GD200A-022G/030P-4 22 56 45 30 70 60
GD200A-030G/037P-4 30 70 60 37 80 75
GD200A-037G/045P-4 37 80 75 45 94 92
GD200A-045G/055P-4 45 94 92 55 128 115
GD200A-055G/075P-4 55 128 115 75 160 150
GD200A-075G/090P-4 75 160 150 90 190 180
GD200A-090G/110P-4 90 190 180 110 225 215
GD200A-110G/132P-4 110 225 215 132 265 260
GD200A-132G/160P-4 132 265 260  160 310 305
GD200A-160G/185P-4 160 310 305 185 345 340
GD200A-185G/200P-4 185 345 340 200 385 380
GD200A-200G/220P-4 200 385 380 220 430 425
GD200A-220G/250P-4 220 430 425 250 485 480
GD200A-250G/280P-4 250 485 480 280 545 530
GD200A-280G/315P-4 280 545 530 315 610 600
GD200A-315G/355P-4 315 610 600 355 625 650
GD200A-355G/400P-4 355 625 650 400 715 720
GD200A-400G-4 400 715 720
GD200A-450G-4 450 840 820
GD200A-500G-4 500 890 860
Kelheim.sk – Eshop pre najvýhodnejší nákup

Ak sa pýtate prečo by ste si mali kúpiť frekvenčný menič práve od nás, vieme vám poskytnúť hneď niekoľko dôvodov:
– rýchly objednávkový proces
– kvalita a spoľahlivosť tovaru
– bezplatné odborné poradenstvo
– najvýhodnejšia cena na slovenskom a českom trhu
– expresné doručenie tovaru (väčšinou už do 24 hodín)
– znížené poštovné náklady (časť platíme za vás my)

Schéma zapojenia – frekvenčný menič 37kW GD200A-037G-4

Schéma zapojenia frekvenčný menič GD200A

Rozmery frekvenčného meniča GD200A-037G-4

Montáž na stenu – pre meniče 37 kW až 132kW (jednotka:mm)
frekvenčný menič GD200A montáž na stenu od 37kW až 132kW

Typ W1 W2 H1 H2 D1 Montážna diera Váha (kg)
GD200A-037G/045P-4 270 130 555 540 332,6 7 30

Montáž na prírubu – pre meniče 37kW až 132kW (jednotka:mm)
frekvenčný menič GD200A montáž na prírubu od 37kW až 132kW

Typ W1 W2 W3 W4 H1 H2 H3 H4 D1 D2 Montážna diera Váha (kg)
GD200A-037G/045P-4 270 130 261 65,5 555 540 516 17 332,6 167 7 30
