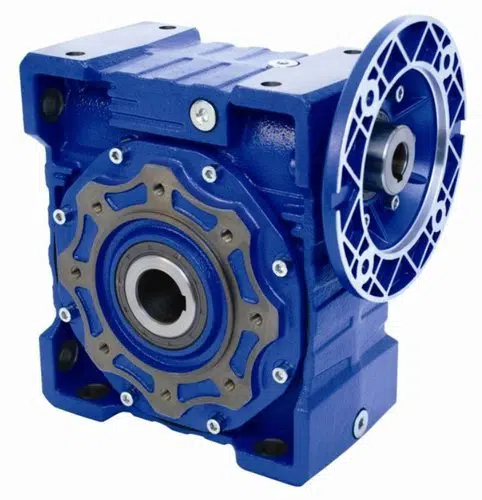

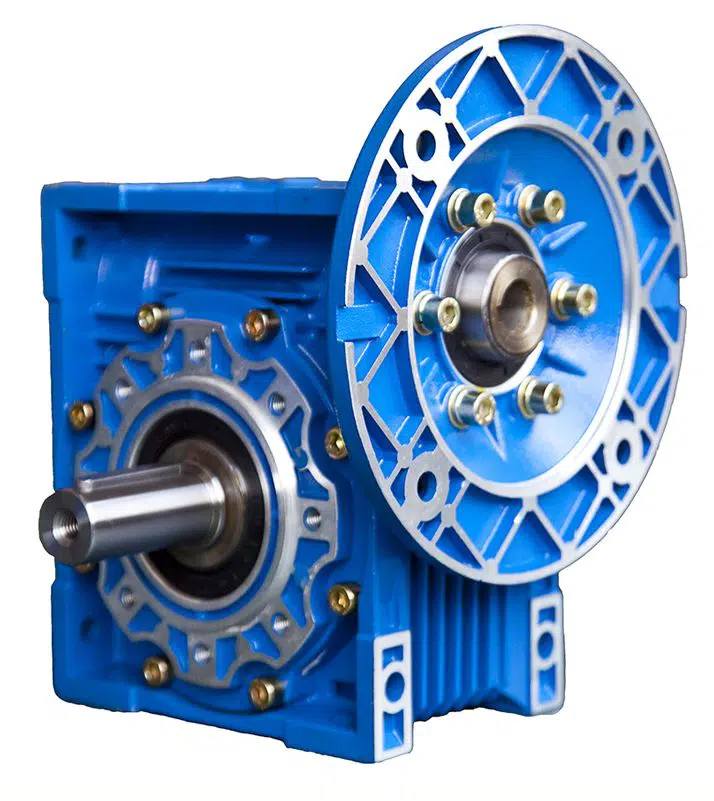

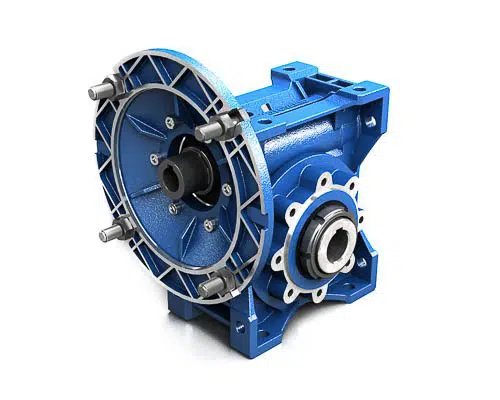

Šneková elektroprevodovka PMRV050

Prevodovky PMRV majú štyri hrany a sú určené pre všestrannú montáž. Precízne vyrobené komponenty, ktoré sú vyrábané numericky riadenými strojmi, zabezpečujú maximálnu precíznosť pri dodržiavaní striktných hodnôt tolerancie. Presne preto sa výsledné produkty vyznačujú veľmi vysokou spoľahlivosťou. Telá prevodoviek s veľkosťami od 025 až 090 sú vyrobené z hliníkovej zliatiny a pre veľkosti 110 až 150 sa vyrábajú z liatiny. Telá prevodoviek PMRV sú natreté hliníkovým náterom RAL 9022 z dôvodu zabránenia starnutia dielov a takisto, aby sa lepšie prekryli možné drobné nerovnosti, ktoré sa môžu v hliníkovej zliatine objaviť. Prevodovky sú dodávané minimálne s jedným plniacim otvorom, ktorý sa používa aj ako test možnej netesnosti prevodovky. Montážne príruby umožňujú kombinovanie dvoch prevodoviek pre dosiahnutie vysokých prevodových pomerov. Štyri veľkosti PMRV predradných čelných prevodov sú k dispozícii pre pripojenie k prevodovke. Sú taktiež konštruované z hliníkovej zliatiny a sú opatrené tým istým ochranným náterom. Všetky dodávané kombinácie sú dodávané s mazacou náplňou, ktorej charakteristika je špecifikovaná v nasledujúcej tabuľke.

Mazanie šnekovej prevodovky PMRV050

mazanie šneková prevodovka PMRV050
Prevodovky veľkostí 025 až 090 sú dodávané kompletne so syntetickou náplňou a preto sú bezúdržbové. Prevodovky veľkostí 110, 130 a 150 sú dodávané s náplňou minerálneho oleja uvedenú pre montážnu pozíciu B3. Zákazník je zodpovedný za uspôsobenie množstva oleja danej montážnej pozície a ďalej za nahradenie plniace zátky, ktorou je prevodovka z prepravných dôvodov osadená, zátkou odvzdušňovaciou. Pokiaľ prevodovka nebude ovzdušňovaciou zátkou osadená, môže to spôsobiť vznik vnútorného pretlaku a týmto môže dochádzať k presakovaniu oleja cez tesnenie prevodovky. Pre veľkosti 110, 130 a 150 odporúčame, aby bola vykonaná výmena olejovej náplne prevodovky po uplynutí prvých cca 300 prevádzkových hodín.

Množstvo olejovej náplne – šneková prevodovka PMRV050

množstvo olejovej náplne šneková prevodovka PMRV050

Výkonové parametre

výkonové parametre šneková prevodovka PMRV050

PMRV050 Popis

PMRV popis šneková prevodovka PMRV050

Motorové montážne príruby (IEC)

Aby sa predišlo vibráciám a nežiadúcim silám na vstupnom ložisku prevodovky, musia byť prevodovky, ktoré sú dodávané s montážnymi prírubami pripojené s elektromotorom, ktorého tolerancia hriadeľa a príruby zodpovedá kvalite normy IEC. Túto podmienku prevodovky dodávané s našimi elektromotormi garantujú. Podľa nižšie uvedenej tabuľky vieme jednoducho určiť veľkosti montážnej príruby B5 alebo B14. Elektromotory, ktoré sú dodávajú s montážnymi prírubami, sú dodávané podľa tabuliek deklarovaných hodnôt. Keďže sa motorová montážna príruba dá demontovať, môžeme tiež dosiahnuť kombinácie hriadeľ / montážna príruba, ktoré nekorešpondujú s nižšie uvedenou tabuľkou , napr. 19/140, čím tvoríme adaptabilitu pre modely, ktoré nie sú unifikované ako napríklad jednosmerné elektromotory.
motorové montážne príruby šneková prevodovka PMRV050

Rozpadový výkres a zoznam náhradných dielov PMRV050

rozpadový výkres a zoznam náhradných dielov šneková prevodovka PMRV050

Príklad objednávky

Ak požadujete dodanie vrátane elektromotoru, prosíme, aby ste špecifikovali:
Veľkosť napr. 90 L4
Výkon napr. 1,5 kW
Póly napr. 4
Napätie napr. 230/400 V
Frekvencia napr. 50 Hz
Typ príruby napr. B14

UPOZORNENIE: Od veľkosti 25 do 63 sú prevodovky dodávané vždy v montážnej pozícii “univerzálne” a môžu byť namontované v ktorejkoľvek pozícii. Od veľkosti 75 do veľkosti 150 je potrebné špecifikovať montážnu pozíciu, ak je odlišná od štandardnej polohy B3. V prípade, že prevodovka s udanou pozíciou B3 bude namontovaná do pozície V5 alebo V6, musí byť ložisko nachádzajúce sa na vrchnej strane prevodovky mazané prostredníctvom tuhého mazacieho prostriedku pre zaistenie dostatočného mazania. Našou spoločnosťou bol testovaný mazací prostriedok Tecnolubeseal POLYMER 400/2, ktorý máme v ponuke.

POZNÁMKA: Vo všetkých nasledujúcich tabuľkách sú znázornené výstupné hodnoty z prevodoviek pri použití 4-pólového elektromotora (1400 ot / min). V prípade použitia 2-pólového alebo 6-pólového elektromotora je nutné prepočítať, alebo kontaktovať naše obchodno-technické oddelenie.

Dizajn

elektroprevodovka pmrv050

šnekové elektroprevodovky pmrv050

šneková elektroprevodovka pmrv050

šneková elektroprevodovka pmrv050

prevodovky pmrv050

prevodovka pmrv050

elektroprevodovky šnekové pmrv050

elektroprevodovky pmrv050

elektroprevodovka pmrv050

elektro prevodovka pmrv050

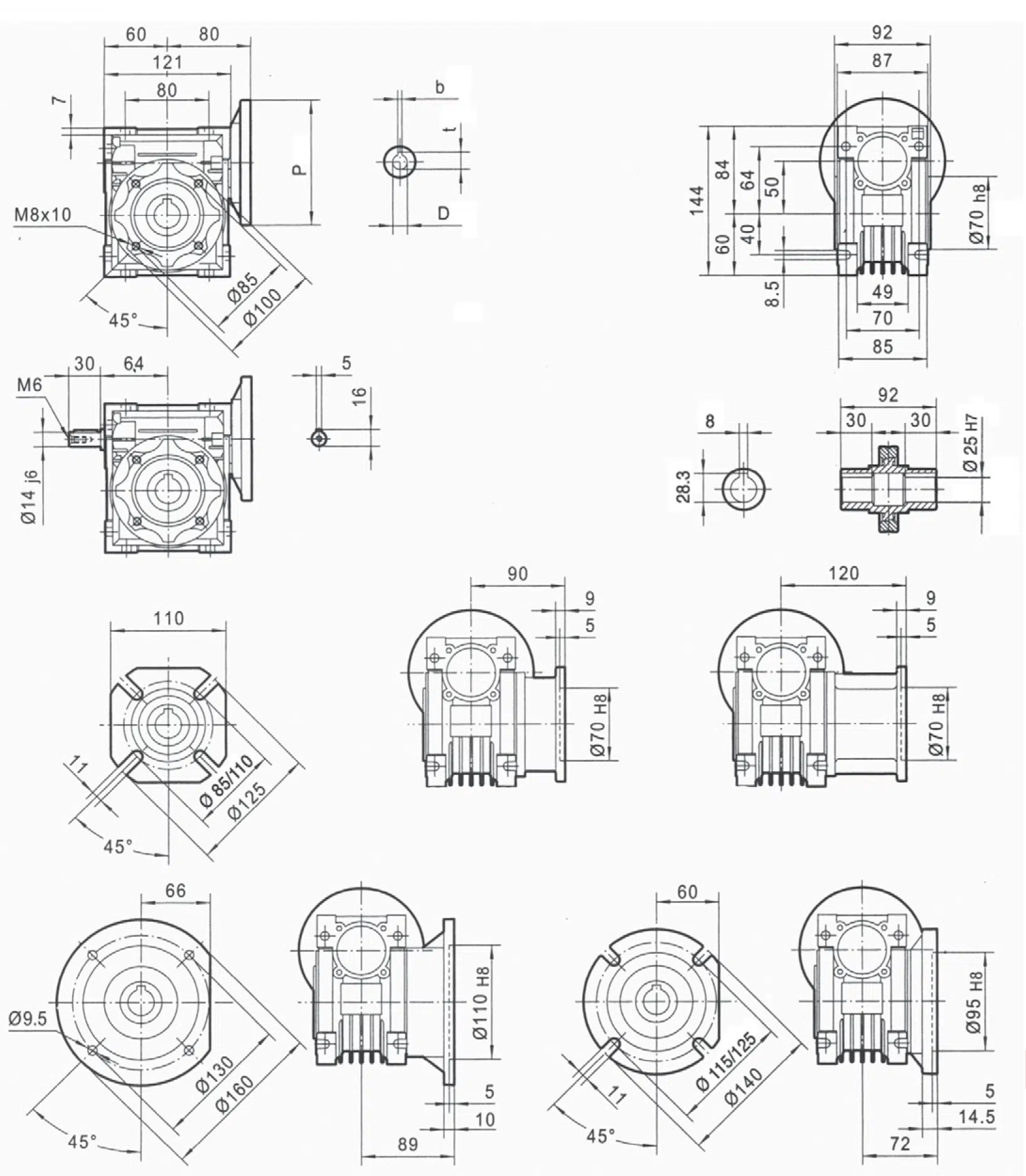

Rozmery

rozmery šneková prevodovka PMRV050 rozmery šneková prevodovka PMRV050

Montážne pozície

montážne pozície šneková prevodovka PMRV050

Dátový list online

Hmotnosť3.9 kg
Prevodový pomer

5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Typ vlastnej príruby

63B14, 71B14, 80B14, 63B5, 71B5, 80B5

Vstupný hriadeľ (mm)

11, 14, 19

Výstupný dutý hriadeľ (mm)

25
